不銹鋼蝶閥安裝示意圖

不銹鋼蝶閥的安裝不是一兩句話就可以說清楚的，今天溫州宇特閥門就用圖示來教大家如何安裝。

1、將不銹鋼蝶閥放置于預安裝的兩片法蘭間。

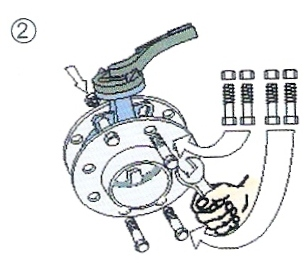

2、按圖示將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度。

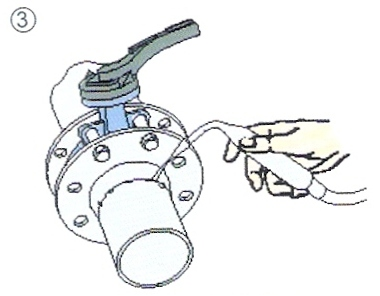

3、將法蘭利用點焊固定于管道上。

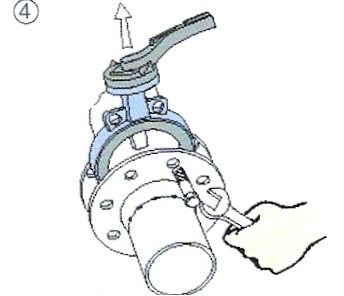

4、將不銹鋼蝶閥移出。

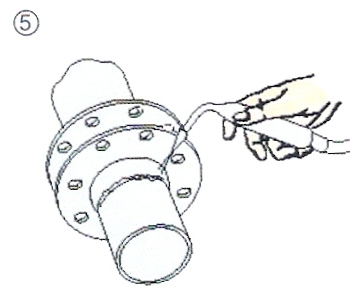

5、將法蘭焊接固定在管道上。

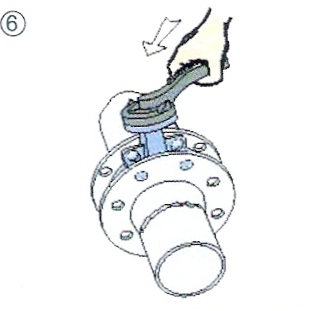

6、待焊口冷卻后再安裝不銹鋼蝶閥，保證其在法蘭中有足夠的活動空間，以防止被損壞。并保證閥板有一定的開度。

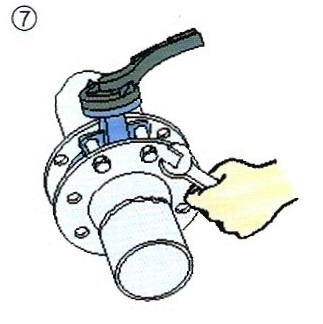

7、校正不銹鋼蝶閥位置并將四對螺栓擰緊（注：不要擰得過緊）

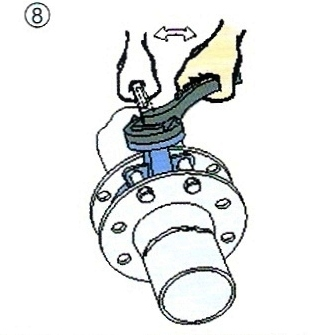

8、將其打開，保證閥板能自由開閉，然后使閥板輕微開啟。

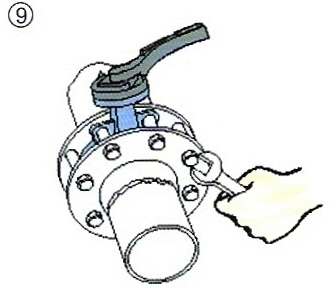

9、交叉均衡將所有螺母擰緊。

10、再檢查一遍確認不銹鋼蝶閥能自由開閉。注意：請確認閥板沒有問題。
